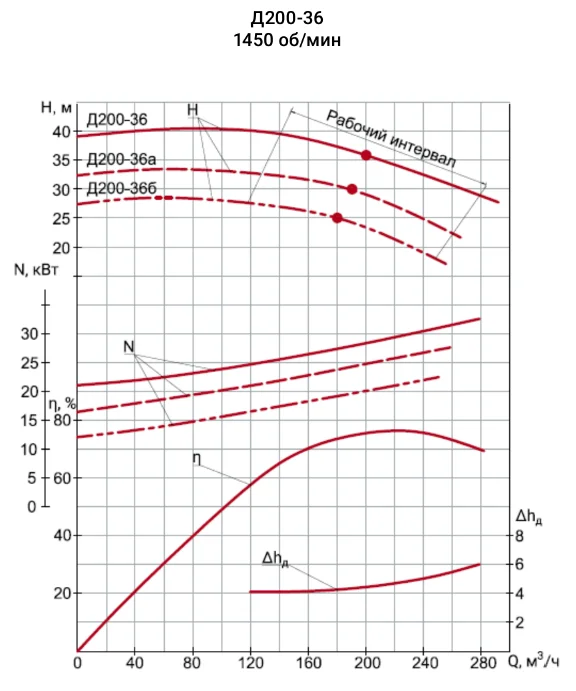

Гидравлические характеристики NikMA Д200-36, 1450
Технические характеристики
| Модель двигателя | АИР 200M4 У2 |
|---|---|
| Частота вращения, об/мин | 1450 |
| КПД, % | 76 |
| Доп. кавитац. запас, м | 4.3 |
|---|---|
| Вес насоса, кг | 271 |
| Вес насоса с двигателем, кг | 544 |
Центробежные насосы двустороннего входа Д200-36 - горизонтальные одноступенчатые насосы с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Рабочее колесо двустороннего входа уравновешивает осевые усилия; остаточные усилия воспринимаются радиальными шарикоподшипниками на консистентной смазке.
Применение
- Системы водоснабжения;
- Ирригация;
- Теплоснабжение;
- Промышленные технологические процессы.
Горизонтальный разъём корпуса позволяет обслуживать насос без демонтажа трубопроводов. Уплотнительные кольца защищают корпус от износа и снижают перетечки. Втулочно-пальцевая муфта с защитным кожухом для передачи крутящего момента. Вращение ротора — левое (против часовой стрелки) со стороны привода. Исполнение с правым вращением — по требованию заказчика.
Материалы исполнения
- Крышка насоса - СЧ20
- Защитная втулка вала - СЧ20
- Фланец сальника - СЧ20
- Уплотнительное кольцо - СЧ20
- Крышка подшипника - СЧ20
- Корпус подшипника - СЧ20
- Корпус насоса - СЧ20
- Рабочее колесо - СЧ20
- Фланец торцевого уплотнения - СЧ20
- Вал насоса - Сталь 45
Параметры указаны при перекачивании воды 20°С, плотностью 1 000 кг/м³. Допустимые отклонения: подача ±8%, напор ±5%, КПД −7%. Давление на входе — не более 0,6 МПа.
Показатели надежности
- Средняя наработка до отказа - 9 000 ч
- Средний ресурс до капитального ремонта - 15 000 ч
- Средний срок службы - 15 лет
- Среднее время до восстановления - 20 ч
Критерий отказа: нагрев подшипников выше 95°С, резкое усиление вибрации, увеличение утечек через торцевые уплотнения свыше 0,1 л/ч.
Критерий предельного состояния: снижение напора более чем на 10% от номинального.
Гарантийные обязательства
- Гарантийный срок: 24 месяцеа с момента ввода в эксплуатацию, но не более 30 месяцев с даты продажи.
- Гарантийное обслуживание осуществляется авторизованным Сервисным Центром.
- Ремонт или разборка насоса без разрешения производителя ведёт к утрате гарантии.
Габаритные размеры насоса
